Во-первых, я большой поклонник того, что Vorta делал на его потоке - если вы еще не проверили это, безусловно, пойти туда и проверить его:

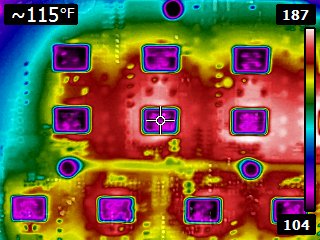

Я экспериментировал справедливый бит с различными корпусными конструкциями, а также - в частности, пытаясь найти оптимальный баланс охлаждения + звук + легкость сборки. Как отмечает Vorta, датчик температуры на лопатках действительно плохой дизайн - это действительно не дает вам хорошее чувство, что совет на самом деле делает, как я, я видел, что это отчет 70c, когда это реальность это было 90c +. У меня есть тепловизионная камера (Кстати, вы можете модник Е4, чтобы все особенности E8, удивительный!), Что я использую для анализа рассеивания тепла и тем, что фактические происходят на доски, как я изменить положение вещей вокруг - и пытаются использовать вещи менее субъективны, как анемометр для измерения фактического расхода воздуха и т.д.



Важно отметить, на тепловой стороне вещей это немного сложнее измерение - потому такие вещи, как акрил термически не прозрачны, поэтому они должны быть удалены, чтобы измерить температуру. В то же время, это влияет на поток воздуха, так что в целом я стараюсь дать ему поработать в течение нескольких минут, собранных, а затем палить в сторону или что-то и изображение так я получаю то, что это ближе к тому, что реальность такова.

Первое, что я сделал замену стороны - лично мне нравится внешний вид печатных плат, так прозрачного акрилового хорошо работает для него в этом случае. Я также был скучен, и решил травить логотип BTC в нем быть фантазиями:



Я прошел через несколько итераций проектирования, но в конечном итоге с этим, как лучшей общей конфигурации - стороны 2мм акрилового и верх и низ 5.6mm, но только потому, что я использовал все мои 2мм и имел только 5.6мм слева. Я думаю, 2ммы все вокруг, что я буду использовать для моей законченной версии. Я также взял намек от Vorta на воздуховоде, и поставить 5.6mm прокладки между вентилятором и корпусом - это на самом деле не сделал большую разница независимо от того, что вы делаете, так что если вы ищете супер просто моду делать - сделай это. Вот собранный verison:



Стоит отметить, только по бокам и снизу прикручиваются - верхняя просто лежит на печатной плате и по бокам. Я нашел, что это наиболее удобно, а кабели и все остальное держать его на месте очень хорошо, так что на самом деле не большая потребность что-нибудь еще. Здесь можно увидеть, как она крепится к нижней части:



Vorta заполнены в нижней области с его дизайном - который я думаю, технически лучше, но большинство из ребер на нижней части радиатора на моем S5 выглядит как обед собаки, так что это работает во всех ситуациях, и получают большую часть из прибыли. Вы можете увидеть здесь крупный план на вершине, и как это обрезной вокруг Beaglebone:



В некоторых из моих предыдущих проектов, я в основном ввинчиваюсь в верхнюю так же, как я сделал на нижней части радиатора, а затем сделал свой собственный адаптер установочного для Beaglebone - но это не имеет никакого значения в моих результатах измерений, и был на самом деле огромный PIA для установки - в то время как это один раз падает и вы хорошо идти.

Теперь, единственное, что лучше, чем не генерируя тепло становится его диафрагменное далеко от того, что делает его, поэтому воздуховоды также большое внимание для меня - здесь был один из моих первых опытов с этой конструкцией и 4" воздуховод:



К сожалению, 4" канал не позволяет достаточно большой объем воздуха через, так больно тепловой производительности слишком много для моих вкусов. Я нахожусь в процессе изменения фланца, который подключается к делу, и двигаясь вверх к большим 6" каналы, общие для HVAC. Я знаю, что я мог бы пойти на 5", Но в США по крайней мере, их трудно найти в Lowes или Home Depot, поэтому лучше иметь слишком большой объем воздуха, чем слишком мало.

После того, как я был счастлив с общим дизайном, я начал играть с конфигурациями вентиляторов - толчок, толчок / тянуть, и просто тянуть. В то время как я люблю работу на фондовом вентиляторе, мне не нравится уровень звука - я буквально купил каждый 120мм вентилятор, который Amazon может предложить, и я остановился на этом:

http://amzn.to/1S6nDAV

Я, наверное, купил около в течение последних нескольких недель 50+, так что они, вероятно, интересно, что происходит! Он не имеет почти производительности, что делает фондовый вентилятор, но он имеет лучший баланс тех, которые я использовал. Одним из недостатков является то, что это не ШИМ-управление, но это фиксированная скорость около 3k более чем приемлемо для моих целей, так как все мои S5 когда-либо сделать, это спина до полной скорости в любом случае - и лично я предпочел бы иметь вентилятор полностью работает ли все время так или иначе. Назад к случаю, без корпуса, толчок, безусловно, путь - там быть небольшое преимущество, чтобы толкать / тянуть, но, как правило, не стоит дополнительных затрат ИМО. Но, с корпусом, тянуть работы значительно лучше, и толкать / тянуть прибыль даже меньше, чем ситуации не-корпус. Теперь, имейте в виду, я основывая это от моих термические показания печатной платы, сообщил не темп - хотя в целом они рассказывают ту же самую историю. Так вот один из них в действии:



Я думаю, что я могу сделать пару более мелкие недочеты, но я очень доволен этим дизайном, и я более чем вероятно, собирается сделать большую партию из них, так что я могу обновить все мои существующие случаи. Я бы хотел одну из новых S5-х годов с радиаторами на стороне, чтобы проверить с, но несмотря на то, что я купил тонну S5 в последнем месяце, я не был в состоянии забить один с ними.

Если у кого есть какие-либо предложения или идеи, я хотел бы услышать их ... Так как я нахожусь в режиме еще тонкой настройки, то сейчас самое время!

И если есть достаточный интерес, то я могу сделать их для других людей, когда я делаю большую партию - одна хорошая вещь, это очень легко сделать, вы можете установить его в возрасте до 5 минут, и это хорошо идти.
